একটি ক্ল্যাম্প টার্মিনাল হল একটি কন্ডাক্টর এবং এটি যে সার্কিটটি পরিবেশন করে তার মধ্যে যান্ত্রিক এবং বৈদ্যুতিক ইন্টারফেস। এর কাজটি সোজা: পর্যাপ্ত যোগাযোগ শক্তি বজায় রাখা, একটি স্থিতিশীল বর্তমান পথ সরবরাহ করা, তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ করা এবং কম্পন, তাপ সাইক্লিং বা রক্ষণাবেক্ষণ অপারেশনের অধীনে কন্ডাকটর চলাচল প্রতিরোধ করা।
সরঞ্জাম প্রস্তুতকারকদের জন্য, টার্মিনাল ব্লক তাই কেবল একটি স্ক্রু সহ একটি প্লাস্টিকের বাহক নয়। সম্পূর্ণ সংযোগ কন্ডাক্টর, পরিবাহী বাতা বা টার্মিনাল ধাতু, স্ক্রু বা স্প্রিং মেকানিজম, ইনসুলেশন সিস্টেম, যোগাযোগের জ্যামিতি, আঁটসাঁট অবস্থা এবং ঘেরের পরিবেশের উপর নির্ভর করে।
একটি সঠিকভাবে ইঞ্জিনিয়ারড ক্ল্যাম্প টার্মিনাল ব্লককে অবশ্যই বৈদ্যুতিক ধারাবাহিকতা বজায় রাখতে হবে যখন নির্দিষ্ট পরিষেবার শর্ত জুড়ে যোগাযোগ প্রতিরোধ এবং যান্ত্রিক ধারণ নিয়ন্ত্রণ করতে হবে।
বৈদ্যুতিক টার্মিনাল ব্লকের প্রযুক্তিগত শ্রেণীবিভাগ
টার্মিনাল কনফিগারেশনগুলি বিভিন্ন শক এবং কম্পন পরামিতিগুলির অধীনে কাঠামোগত ইনস্টলেশন দক্ষতা এবং যান্ত্রিক ধারণকে নির্দেশ করে। শিল্পের মান নির্দিষ্ট লোড প্রোফাইলের জন্য ইঞ্জিনিয়ার করা স্বতন্ত্র যান্ত্রিক আর্কিটেকচারকে অন্তর্ভুক্ত করে।
| টার্মিনাল শ্রেণীবিভাগ | প্রাথমিক প্রক্রিয়া | সাধারণ ওয়্যার গেজ পরিসীমা | যান্ত্রিক ধরে রাখার রেটিং | মূল শিল্প অ্যাপ্লিকেশন |
|---|---|---|---|---|
| স্ক্রু বাতা টাইপ | সরাসরি স্ক্রু টর্ক কম্প্রেশন | 0.5 মিমি² - 35 মিমি² | উচ্চ ঘূর্ণন সঁচারক বল ধরে রাখা (1.2 N·m এর চেয়ে বেশি বা সমান) | পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, সুইচগিয়ার |
| বসন্ত বাতা শৈলী | টর্শন বসন্ত চাপ গ্রিপ | 0.2 মিমি² - 6 মিমি² | কম্পন-প্রতিরোধী (50 N টান বলের চেয়ে বড় বা সমান) | ফ্যাক্টরি অটোমেশন, পিএলসি ইন্টারফেস |
| প্লাগেবল সংযোগকারী | মিটেবল পিন-সকেট ইন্টারফেস | 0.5 মিমি² - 4 মিমি² | ডুয়াল-লকিং ল্যাচ ধরে রাখা | মডুলার যন্ত্রপাতি, দ্রুত সংযোগ বিচ্ছিন্ন লাইন |
স্ক্রু ক্ল্যাম্প আর্কিটেকচার
স্ক্রু ক্ল্যাম্প টাইপ টার্মিনালগুলি উচ্চ-পরিবাহিতা ইলেক্ট্রোলাইটিক কপার অ্যালয় কারেন্ট বারগুলির বিরুদ্ধে শক্ত বা আটকে থাকা কপার কন্ডাক্টরগুলিকে সংকুচিত করতে থ্রেডেড হার্ডওয়্যার ব্যবহার করে। সঠিক টর্ক প্রয়োগ গ্যাস-আঁটসাঁট জয়েন্টগুলির গ্যারান্টি দেয় যা অক্সিডেশন এবং স্থানীয়ভাবে অতিরিক্ত গরম হওয়া প্রতিরোধ করে।
স্প্রিং ক্ল্যাম্প এবং প্লাগেবল সিস্টেম
স্প্রিং ক্ল্যাম্প ইউনিটগুলি কন্ডাক্টরের উপর ধ্রুবক স্বাভাবিক বল প্রয়োগ করতে উচ্চ-টেনসিল অস্টেনিটিক স্টেইনলেস স্টীল স্প্রিংসের উপর নির্ভর করে, তাপীয় সাইকেল চালানোর কারণে স্বয়ংক্রিয়ভাবে তারের শিথিলতার জন্য ক্ষতিপূরণ দেয়। প্লাগেবল ভেরিয়েন্টে টিন-প্লেটেড বা সিলভার-প্লেটেড কপার অ্যালয় মেটিং পিন অন্তর্ভুক্ত করে যাতে 500 সঙ্গম চক্রের মধ্যে কম সন্নিবেশ প্রতিরোধ ক্ষমতা বজায় থাকে।
টার্মিনাল সেফটি, ভাইব্রেশন এবং থার্মাল সাইক্লিং (IEC 60947‑7‑1)
টার্মিনাল ব্লকের ক্ষেত্রের ব্যর্থতা খুব কমই একা হাউজিং ভাঙ্গনের কারণে আসে; বেশিরভাগ বৈদ্যুতিক যোগাযোগ ইন্টারফেসের ভিতরে উদ্ভূত হয়।
কম্পন এবং যান্ত্রিক ধারণ
যন্ত্রপাতি, রেলপথ, বা স্বয়ংচালিত পরিবেশে যন্ত্রপাতি ক্রমাগত কম্পনের সম্মুখীন হয়। স্ক্রু-ক্ল্যাম্প টার্মিনাল সঠিক টর্ক বা অ্যান্টি-লুজিং স্ট্রাকচার ছাড়াই স্ব-ঢিলা হওয়ার ঝুঁকি রাখে। স্প্রিং-ক্ল্যাম্প টার্মিনালগুলি আলগা হওয়া প্রতিরোধ করার জন্য অন্তর্নির্মিত ইলাস্টিক বল ব্যবহার করে। IEC 60068 কম্পন পরীক্ষা যান্ত্রিক ধারণ যাচাই করে।
তাপ সাইক্লিং কর্মক্ষমতা
বারবার গরম করার-ঠান্ডা চক্র তামার পরিবাহী, ধাতব ক্ল্যাম্প এবং প্লাস্টিকের আবাসনের মধ্যে ডিফারেনশিয়াল তাপীয় প্রসারণ তৈরি করে। যোগাযোগ বিন্দু স্থানান্তর হতে পারে; যোগাযোগ শক্তি ড্রপ করতে পারেন. সু-পরিকল্পিত টার্মিনাল শত শত তাপচক্রের পরে স্থিতিশীল যোগাযোগ শক্তি বজায় রাখে।
কন্ডাক্টরের ক্ষতির ঝুঁকি
অতিরিক্ত শক্ত করা সূক্ষ্ম স্ট্র্যান্ড কন্ডাক্টরকে চূর্ণ করতে পারে। আন্ডার-টাইনিং নড়াচড়া এবং হট-স্পট সৃষ্টি করে। অনেক স্ক্রু-ক্ল্যাম্প অ্যাপ্লিকেশনে আটকে থাকা তারের সঠিক ফেরুল ট্রিটমেন্ট প্রয়োজন।
ক্রিপেজ, ক্লিয়ারেন্স এবং দূষণ ডিগ্রি
লো-ভোল্টেজ টার্মিনাল নিরাপত্তা দূষণ ডিগ্রী, ওভারভোল্টেজ বিভাগ এবং IEC 60664‑1 দ্বারা সংজ্ঞায়িত রেট ভোল্টেজ অনুযায়ী ক্রীপেজ এবং ক্লিয়ারেন্স দূরত্বের উপর নির্ভর করে। কম ব্যবধান সারফেস ট্র্যাকিং বা ফ্ল্যাশ-ওভার ফল্টের ঝুঁকি বাড়ায়।
আজই আমাদের বৈদ্যুতিক প্রকৌশলীদের সাথে পরামর্শ করুন
আবেদন-নির্দিষ্ট টার্মিনাল প্রয়োজনীয়তা

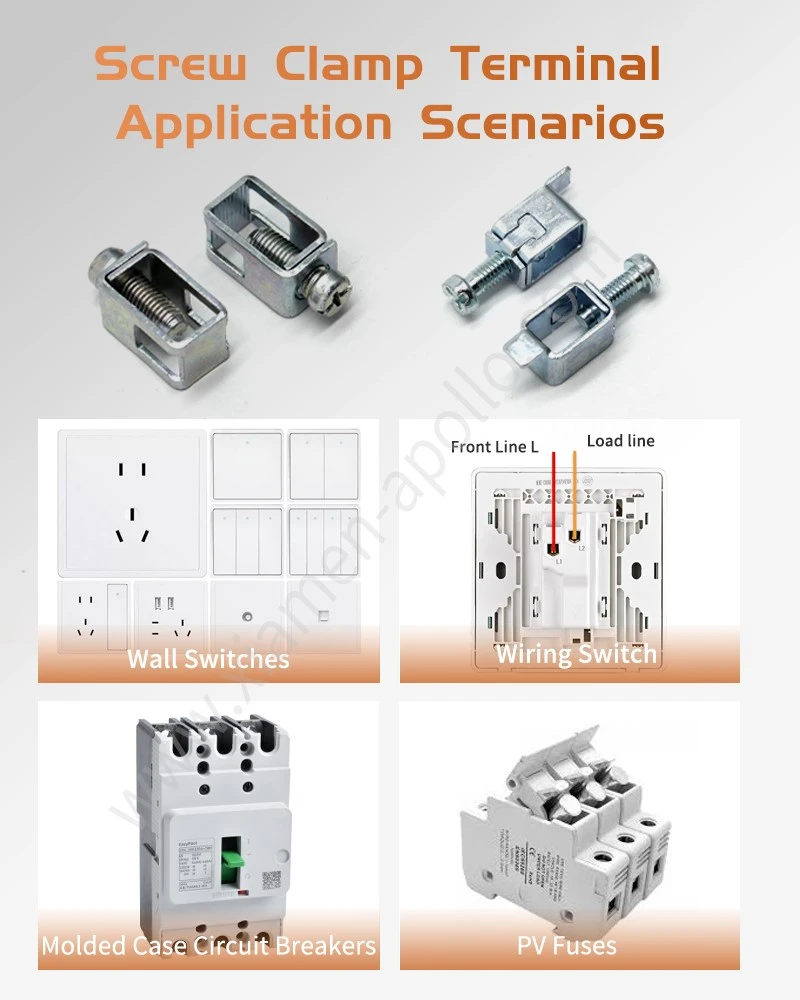

পাওয়ার ডিস্ট্রিবিউশন টার্মিনাল
বিতরণ ক্যাবিনেট, সুইচগিয়ার, মোটর নিয়ন্ত্রণ কেন্দ্রে ব্যবহৃত হয়। অগ্রাধিকার: উচ্চ বর্তমান ক্ষমতা, তাপ অপচয়, শর্ট-সার্কিট সহ্য করার ক্ষমতা, নিরাপদ তারের অ্যাক্সেস।
ইন্ডাস্ট্রিয়াল অটোমেশন এবং পিএলসি কন্ট্রোল টার্মিনাল
সংকেত এবং কম শক্তি নিয়ন্ত্রণ তারের. উচ্চ তারের ঘনত্ব, সহজ ইনস্টলেশন, ফিল্ড পরিষেবা-বান্ধব, নিম্ন-স্তরের সংকেতের জন্য EMC-প্রাসঙ্গিক।
রেলওয়ে এবং হেভি-ডিউটি শিল্প টার্মিনাল
উন্নত কম্পন, শক, বিস্তৃত তাপমাত্রা পরিসীমা, উচ্চ দূষণ বিরোধী প্রয়োজনীয়তা। কঠোর পরিবেশগত যোগ্যতা পরীক্ষা।
বিল্ডিং ইনস্টলেশন টার্মিনাল
IEC 60998 / IEC 60991 এর সাথে সঙ্গতিপূর্ণ, ইনস্টলার সুরক্ষার উপর ফোকাস করুন, সাইটের তারের জন্য সহজ অপারেশন।
প্রবণতা: ক্ষুদ্রকরণ, উচ্চ-ঘনত্ব এবং বুদ্ধিমান টার্মিনাল
ক্ষুদ্রাকৃতির উচ্চ-ঘনত্ব ক্ল্যাম্প-সার্কিট উপাদানগুলির জন্য স্ক্রু টার্মিনাল প্রকার
সরঞ্জামের ক্ষুদ্রকরণ টার্মিনাল পিচকে ছোট করে। ডিজাইন চ্যালেঞ্জ: ক্রিপেজ/ক্লিয়ারেন্স, তাপ অপচয় এবং কম পদচিহ্নের মধ্যে নির্ভরযোগ্য ক্ল্যাম্পিং বজায় রাখা। বিশুদ্ধ আকার হ্রাস বৈদ্যুতিক নিরাপত্তা মার্জিন বলি দিতে পারে না.
উচ্চ-বর্তমান কমপ্যাক্ট টার্মিনাল
কমপ্যাক্ট পাওয়ার টার্মিনালের চাহিদার জন্য স্থানীয় অতিরিক্ত উত্তাপ এড়াতে অপ্টিমাইজ করা পরিবাহী ক্রস-সেকশন, উন্নত তাপ পাথ এবং সুনির্দিষ্ট ক্ল্যাম্প-ফোর্স ডিস্ট্রিবিউশন প্রয়োজন।
সেন্সিং-ইন্টিগ্রেটেড ইন্টেলিজেন্ট টার্মিনাল
নতুন প্রজন্মের টার্মিনালগুলি তাপমাত্রা বা বর্তমান সেন্সরগুলিকে একীভূত করে৷ তারা সংযোগ হট-স্পট এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের রিয়েল-টাইম পর্যবেক্ষণ সক্ষম করে। IEC 61000 এর অধীনে সিস্টেম-স্তরের EMC সম্মতি প্রয়োজনীয় হয়ে ওঠে।
RoHS, REACH এবং পরিবেশগত সম্মতি
বৈশ্বিক বাজার সীমিত-পদার্থ বিধি প্রয়োগ করে। টার্মিনাল নির্মাতাদের অবশ্যই উপাদান ঘোষণা, কলাই রসায়ন, এবং তামার মিশ্রণ, প্লাস্টিক এবং পৃষ্ঠের চিকিত্সার জন্য ট্রেসেবিলিটি পরিচালনা করতে হবে।
ক্ল্যাম্প-টাইপ টার্মিনাল উপাদানগুলির জন্য উত্পাদন গুণমান
টার্মিনাল কার্যকারিতা স্ট্যাম্পিং নির্ভুলতা, গঠনের গুণমান, বসন্ত জ্যামিতি সামঞ্জস্য এবং কলাই নিয়ন্ত্রণের উপর অনেক বেশি নির্ভর করে।
প্রগতিশীল ডাই স্ট্যাম্পিং
প্রগতিশীল স্ট্যাম্পিং একটি অবিচ্ছিন্ন কর্মপ্রবাহে ফাঁকা, ছিদ্র, নমন এবং গঠন উপলব্ধি করে। মূল প্রক্রিয়া পরামিতি: উপাদান পুরুত্ব, ডাই ক্লিয়ারেন্স, পাঞ্চ পরিধান, গঠন ব্যাসার্ধ, ফিড নির্ভুলতা, বুর নিয়ন্ত্রণ, সমতলতা, বসন্ত-উপাদান জ্যামিতি। সমালোচনামূলক বৈশিষ্ট্য সহনশীলতা নির্বাচিত ভাল-নিয়ন্ত্রিত মাত্রাগুলিতে ±0.005 মিমি পৌঁছতে পারে।
কপার-অ্যালয় গঠন এবং স্প্রিং-ব্যাক কন্ট্রোল
তামা-খাদ নমন বসন্ত-ব্যাক উত্পাদন করে। টুলিং স্প্রিং-ব্যাকের জন্য ক্ষতিপূরণ দিতে হবে যাতে স্প্রিং-ক্ল্যাম্প অংশগুলির জন্য সঠিক স্প্রিং ডিফ্লেকশন এবং যোগাযোগ বল নিশ্চিত করা যায়। উপাদানের মেজাজ এবং শস্যের দিক চূড়ান্ত জ্যামিতি স্থায়িত্বকে প্রভাবিত করে।
কলাই প্রক্রিয়া নিয়ন্ত্রণ

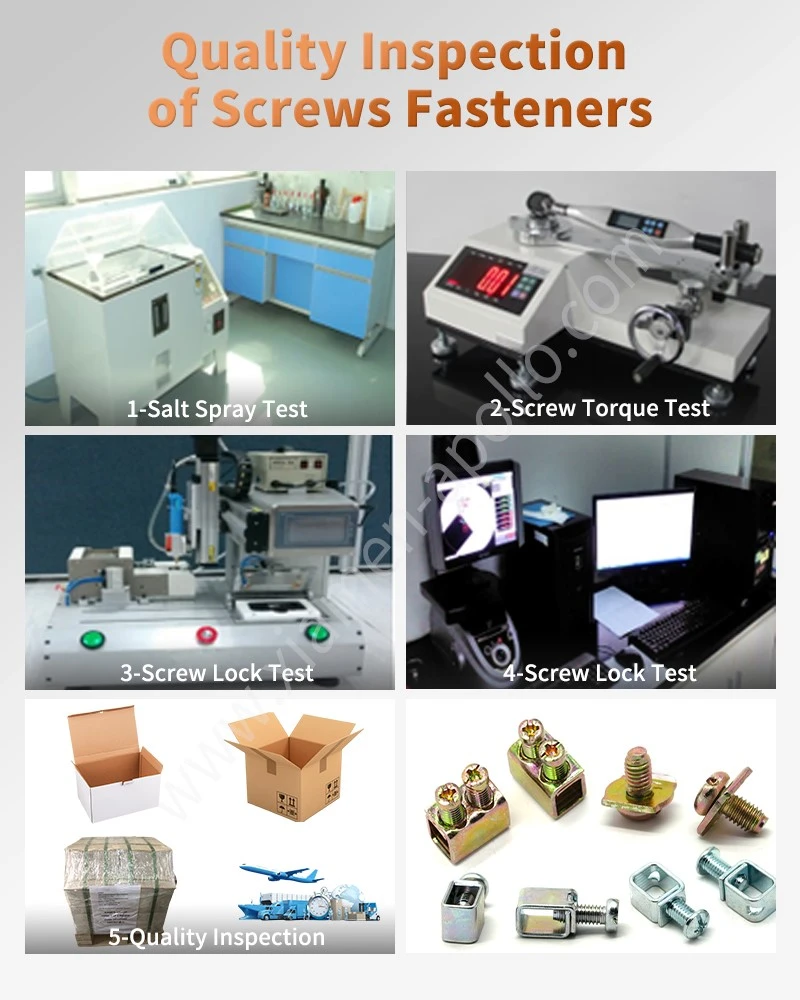

কলাই গুণমানের মধ্যে আবরণের পুরুত্বের অভিন্নতা, আনুগত্য, কভারেজ, ছিদ্রের হার, চিকিত্সার পূর্বের পরিচ্ছন্নতা অন্তর্ভুক্ত। লবণ-স্প্রে টেস্টিং (যেমন, ASTM B117) ব্যাপকভাবে ব্যবহৃত হয়, তবুও লবণ-স্প্রে ঘন্টা সরাসরি বাস্তব-পরিষেবার জীবনকালের সমান নয়। গ্রহণযোগ্যতার মানদণ্ড অবশ্যই প্রকৃত আবেদন পরিবেশের সাথে মেলে।
গুণমান-সিস্টেম প্রয়োজনীয়তা
স্বয়ংচালিত-সম্পর্কিত প্রকল্পগুলি IATF 16949 প্রয়োগ করে: লট ট্রেসেবিলিটি, ইনকামিং উপাদান যাচাইকরণ, প্রথম-নিবন্ধ পরিদর্শন, SPC প্রক্রিয়া পর্যবেক্ষণ, CMM মাত্রিক পরিমাপ, প্লেটিং পরিদর্শন, কার্যকরী পরীক্ষা, অ-সঙ্গতি নিয়ন্ত্রণ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কাস্টম টার্মিনাল ব্লক হ্যান্ড স্ক্রু সোর্স করার সময় আমার কী তথ্য দেওয়া উচিত?
অঙ্কন বা 3D CAD ফাইল, কন্ডাক্টরের আকার, রেট করা বর্তমান এবং ভোল্টেজ, টার্মিনাল উপাদান, প্লেটিং প্রয়োজনীয়তা, মাউন্টিং জ্যামিতি, অপারেটিং তাপমাত্রা, বার্ষিক ভলিউম এবং প্রযোজ্য বৈদ্যুতিক বা স্বয়ংচালিত মান প্রদান করুন।
স্ক্রু ক্ল্যাম্প টাইপ টার্মিনালগুলিতে যোগাযোগের প্রতিরোধ কীভাবে নিয়ন্ত্রিত হয়?
যোগাযোগের প্রতিরোধ পরিবাহী উপাদান নির্বাচন, যোগাযোগের জ্যামিতি, পৃষ্ঠের অবস্থা, ক্ল্যাম্প বল, পরিবাহী প্রস্তুতি এবং নিয়ন্ত্রিত সমাবেশ ঘূর্ণন সঁচারক বল দ্বারা নিয়ন্ত্রিত হয়। উত্পাদন পরিদর্শন অনুমোদিত স্পেসিফিকেশন অনুযায়ী মাত্রিক এবং বৈদ্যুতিক প্রয়োজনীয়তা যাচাই করতে পারে।

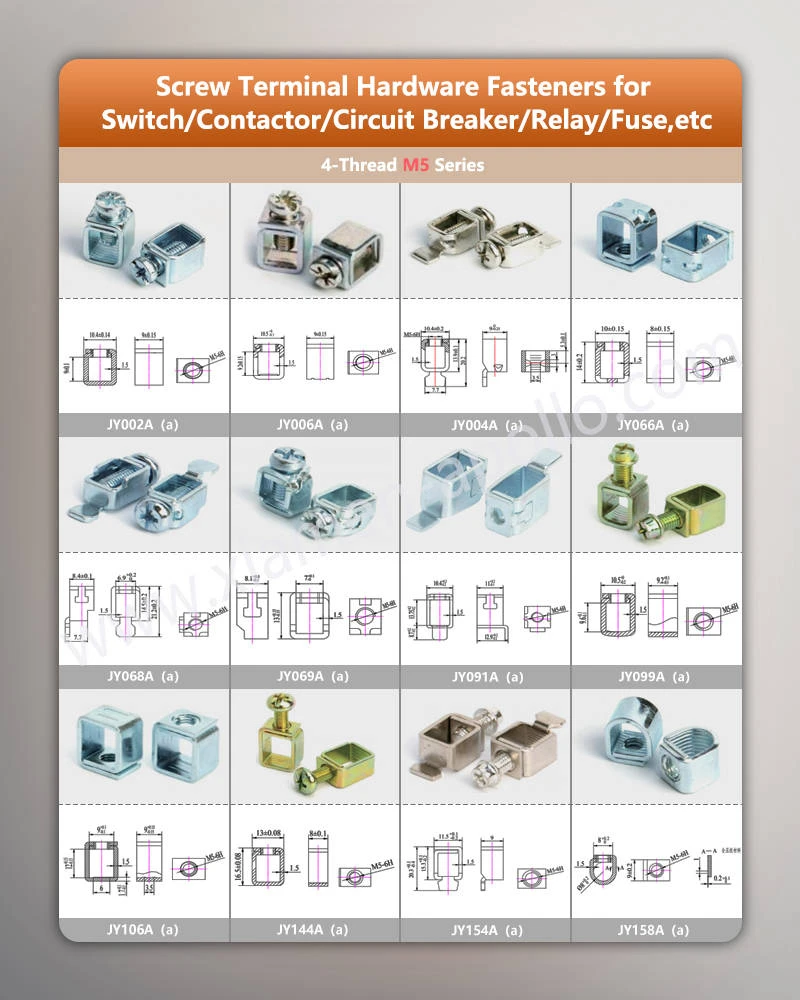

একটি কারখানা কি OEM সরঞ্জামের জন্য কাস্টম স্ট্যাম্পযুক্ত ধাতব টার্মিনাল উপাদান তৈরি করতে পারে?
হ্যাঁ। কাস্টম টার্মিনাল উপাদানগুলি প্রগতিশীল ডাই স্ট্যাম্পিং, নমন, গঠন, কলাই এবং সেকেন্ডারি অ্যাসেম্বলি ব্যবহার করে তামা এবং তামার মিশ্রণ থেকে তৈরি করা যেতে পারে। অঙ্কন-ভিত্তিক পর্যালোচনা সহনশীলতা, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিদর্শন পয়েন্ট, এবং উত্পাদন প্রয়োজনীয়তা সংজ্ঞায়িত করতে পারে।
